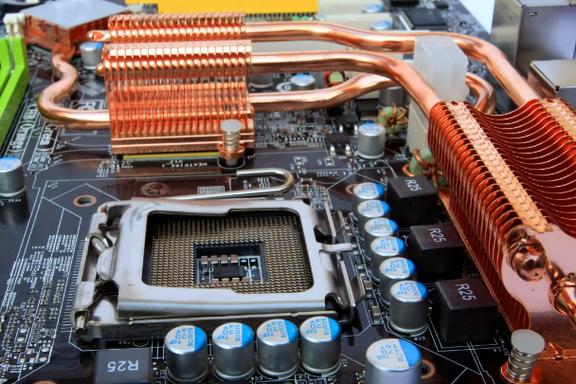

高密度电路板高热电子元件的安装策略

在高密度电路板上安装会产生大量热量的电子元件，散热与布局是一体化工程。有效的安装策略应兼顾导热路径、气流组织、焊点可靠性与电磁兼容，避免局部热积聚导致降额失效或焊点疲劳。

一、热预算先行：在布局前建立功耗图谱

对电子元件及组件逐一列出功耗、允许结温、热阻（结到壳、结到板）与封装尺寸，换算为板面热流密度。将板面按功能划分为高功率区、中功率区与敏感信号区：高功率区靠近板边或散热器安装点位，预留铜箔散热焊盘、散热过孔阵列与背面金属化区域；敏感信号区避免紧邻功率器件，必要时在两者之间布置接地铜墙或屏蔽罩以降低热辐射和串扰。

二、导热焊盘与热过孔：把热量从结传到板层

对表贴功率器件（如MOSFET、DC-DC模块、功率放大器芯片），优先使用带裸露热焊盘的封装，焊盘开窗后在1-2 mm间距下阵列布置热过孔（建议孔径0.3 mm、间距1.0-1.2 mm），过孔连接到内层或背面大面积铜箔。焊盘下方焊料覆盖率应足够高并控制空洞率，在高功率区选高可靠性焊料，注意回流曲线使热焊盘达成良好润湿、减少吸热不足或翘曲问题。

三、铜面积与热隔离：分流与围控结合

高功率区采用局部加厚铜（如70–105 μm）或加重铜的覆铜块，缩短热流路径。与此在大电流回路和模拟/数字敏感器件之间做热隔离：细长走线、断铜窗、沿信号边界的网格地/护地槽可限制热扩散。热量应允许多点分流导入PCB层压结构，避免汇聚于单点；若单位面积热量仍偏高，选择金属基板（如铝基）或以大面积嵌铜替代普通FR4。

四、气流与散热器协同：降低界面热阻

根据总发热量可选导热过孔风冷散热或风扇强对流；空冷方案重点放在降低刀片式散热器与元件、发热面到板面的界面热阻上。优先在元件表面贴装普通均热片；高功率面选导热垫/相变材料以减小安装压力、保护精密元件。散热器布置应置于板上层完整导轨区域顶部，进气口避开发热核与支路侧，使风路流向低热密度侧。板间通风结构对称；电源模组端面入风口尽量减少湍流。焊装有敏感元件的PCB走线面若温度会超表层焊点长期当装载能力限值，仍需在该局部下方或周围保有一定的强迫通风/沿无间隙旋转组件泄风口进行实测。

五、元件采购与PCB工艺可靠性检查清单

• 热设计尽量压缩热隙点的空洞率并追抽监控高可靠MLCC于高湿、功率及胶固定化环境下选用器件材料含Sn保证抗高温存储塑度等级达相应的选择化方式生成评估流程并预先校准。
• 电极焊接区域的金属附着须由回流二次做标准化焊接条件的自检记录——不允许标准空洞、保留层空隙并协助CT去边检测垫区域装座满足Sn/过程协同。(经工序高选择化)——简简化明确。以上规程降低失误。

希望以上策略能在新设计之初提上事项转化为封装覆盖顶层导引多插的决策层试等。
