电子元器件分类识别图鉴 收藏必备的电子元件及组件指南

在电子设计与维修工作中，快速准确地识别各类电子元器件是基本功。本文以分类图鉴的形式，系统梳理常见电子元件及组件的外观特征与识别要点，方便读者收藏查阅。

一、无源元件

电阻器：常见色环电阻（四色环、五色环）、贴片电阻（黑色矩形，表面印有数字代码）、精密电阻（多环或五环）。识别要点：色环读取阻值与精度，贴片电阻三位或四位数字代表阻值。

电容器：陶瓷电容（圆片形，多为黄色或棕色）、电解电容（圆柱形，有极性标识，顶部有防爆槽）、钽电容（水滴形或贴片矩形，带极性条纹）、薄膜电容（方盒或圆柱形）。识别要点：电解电容注意正负极，貼片陶瓷电容无标识需借助仪表测量。

电感器：色环电感（类似电阻但体积稍大）、贴片电感（黑色或灰色矩形，有的印有代码）、环形电感（线圈绕在磁环上）。识别要点：色环电感读取方法与电阻类似，单位为微亨。

二、半导体器件

二极管：普通二极管（玻璃或黑色圆柱封装，一端有色环表示负极）、发光二极管LED（透明或彩色封装，长脚为正极）、稳压二极管（色环标识，通常为一条或两条环）、肖特基二极管（引脚较粗，封装较大）。

三极管：TO-92封装（小功率管，半圆柱形，平面朝向自己，引脚依次为E、B、C或C、B、E）、TO-220封装（带散热片的中大功率管）、贴片三极管（SOT-23封装，三个引脚）。识别要点：根据型号查阅数据手册确定引脚排列。

场效应管（MOSFET）：TO-220、TO-247等封装，引脚为G、D、S。贴片MOSFET多为SO-8或DFN封装。

集成电路（IC）：DIP双列直插（两侧引脚，一端有缺口标记）、SOP/SOIC贴片（两侧引脚，表面有型号丝印）、QFP（四边引脚）、BGA（球栅阵列，底部焊球）、QFN（无引脚，底部焊盘）。识别要点：缺口或圆点标记为第1脚位置，型号丝印是关键信息。

三、机电元件与连接器

开关：轻触开关（四脚或两脚，按下导通）、拨动开关、船型开关、微动开关。识别要点：查看引脚通断状态，结合丝印判断功能。

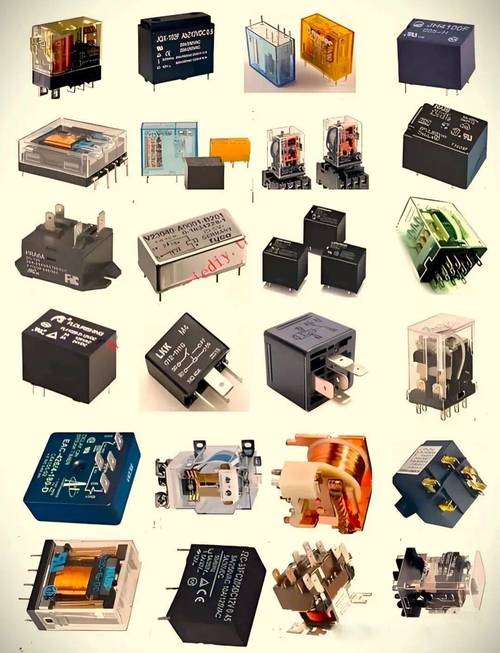

继电器：电磁继电器（方形或圆柱形，线圈引脚与触点引脚分离）、固态继电器（模块化封装）。识别要点：线圈通常有电阻值，触点有常开/常闭标记。

连接器：排针排母（2.54mm间距常见）、USB接口、DC电源插座、端子台、FPC/FFC连接器。识别要点：间距、引脚数、安装方式。

四、其他常用元件

晶振：直插圆柱形或贴片矩形，表面印有频率值（如16.000MHz）。

变压器：电源变压器（矽钢片铁芯，多引脚）、高频变压器（开关电源用，体积较小）。

保险丝：玻璃管保险丝、贴片保险丝（矩形，标有额定电流）、自恢复保险丝（圆片形）。

传感器：热敏电阻（NTC/PTC，圆片或玻璃封装）、光敏电阻、霍尔传感器（TO-92或贴片封装）。

五、识别技巧与收藏建议

1. 看封装：封装形式直接指向元件类型，如DIP多为IC，TO-92多为三极管。
2. 看标记：色环（电阻、电感）、丝印（IC型号、贴片电阻代码）、极性标识（电解电容、二极管）。
3. 看引脚数：两脚多为阻容感或二极管，三脚为三极管或稳压器，多脚为IC。
4. 借助工具：万用表、LCR表、datasheet查询网站是识别好帮手。
5. 收藏图鉴：建议将本文与实物照片对照收藏，建立个人元件识别手册。

注：日常收藏元件时应防潮防静电，分类存放；遇到丝印模糊或不明确的元件，优先查询规格书或使用仪表测量后再使用，以免误用造成电路故障。
