电路板与组件图片 电子元件及组件的视觉解析

电路板是现代电子设备的核心，而电子元件及组件则是构建电路板功能的基础。本文将通过图文结合的方式，介绍常见电子元件及组件的外观特征、功能及在电路板上的作用。

一、常见电子元件及组件概览

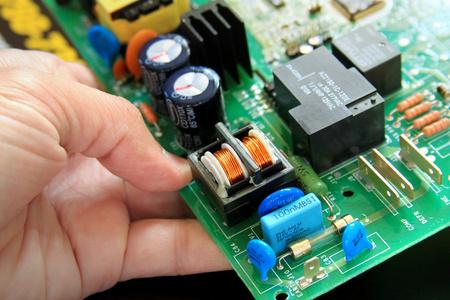

电路板上的电子元件种类繁多，可按封装形式分为通孔元件和表面贴装元件（SMD）。常见组件包括电阻、电容、电感、二极管、晶体管、集成电路（IC）以及连接器等。图1展示了一块典型的印刷电路板（PCB）上的各类元件布局，可见密密麻麻的贴片元件通过焊盘与铜箔线路连接。

![图1：多种电子元件及组件的PCBA图片示意]

二、主要元件类型及图片特征

1. 电阻器：通常为黑色或蓝色圆柱体（通孔）或矩形贴片（SMD），表面印有阻值代码。图片中可识别出色环电阻的彩色条纹对应数值。
2. 电容器：瓷片电容呈扁平圆片状，电解电容多为圆柱形并带有极性标记，SMD电容则多为米黄色或棕色矩形。
3. 电感器：常见为带磁芯的线圈或贴片多层结构，表面可能印有感值。
4. 二极管：通孔二极管有玻璃封装和黑色塑封，带色环一端为负极；贴片二极管常有明显极性标记。
5. 晶体管：三极管多为黑色半圆柱体（TO-92）或贴片三引脚封装（SOT-23），图片中可观察引脚排列。
6. 集成电路：包含各种芯片，如DIP双列直插、SOP小外形封装、QFP方形扁平封装等，表面印有型号标识。

图2分类展示了上述元件的典型外观，便于识别。

三、组件在电路板上的作用

电子元件通过PCB上的铜箔线路相互连接，实现信号处理、电源管理、放大等功能。例如，电阻用于限流分压，电容用于滤波储能，集成电路完成复杂逻辑运算。图片中可清晰看到元件贴装位置及焊接状态，帮助我们理解电路结构。

四、图片在电子工程中的应用

电路板图片常用于设计验证、维修指导、教学培训及产品展示。通过高清组件图片，工程师可快速定位故障元件；学习者可通过对比图片掌握元件识别技巧。三维渲染图有助于直观展示组装效果。

电路板与组件图片是电子领域重要的信息载体，结合视觉特征与功能说明，能有效提升电子元件的识别与理解能力。本文所附图片可在相关电子图库获取参考。
