为N1盒子加装自动断电开关 告别频繁拔插头的烦恼

许多使用斐讯N1盒子的用户都遇到过一个困扰：设备在关机后，如果仍然连接电源，会持续待机耗电，长期插拔电源线又十分麻烦。为此，本文介绍一种为N1加装可自动断电开关组件的方案，通过简单的电子元件和组件，实现设备关机后自动切断电源，既节能又方便。

一、原理与需求分析

N1盒子通常使用12V电源适配器供电，正常工作电流在1A左右。我们希望在设备关机（或待机电流极低时）自动断开220V交流电源，设备开机时又能自动恢复供电。实现这一功能的核心是检测N1的工作电流：当电流低于设定阈值（如50mA）并持续一段时间后，控制继电器切断交流输出；当用户按下启动按钮时，继电器重新吸合，恢复供电。

二、所需电子元件及组件

1. 电流检测模块：可选用ACS712霍尔电流传感器模块（量程±5A或±20A），输出电压与电流成正比，便于后续比较。
2. 比较器电路：使用LM393或LM358运算放大器构成窗口比较器，监测电流检测模块的输出电压。当电流小于设定值时输出低电平（或高电平，根据逻辑设计）。
3. 延时电路：采用NE555定时器构成单稳态延时电路，延时时间约30秒至1分钟，防止设备短暂待机时误断电。
4. 控制继电器：选用12V线圈电压、触点容量10A/250VAC的继电器（如SRD-12VDC-SL-C），用于控制220V交流通断。
5. 供电模块：12V转5V降压模块（如LM2596），为电流传感器、比较器、定时器提供5V电源。可从N1的12V电源取电，经继电器常开触点后供电？注意：继电器控制的是220V输入端，因此控制电路需要从别处取电。更合理的方案是：控制电路由220V转5V的辅助电源（如HLK-PM01）供电，与主电源同步。

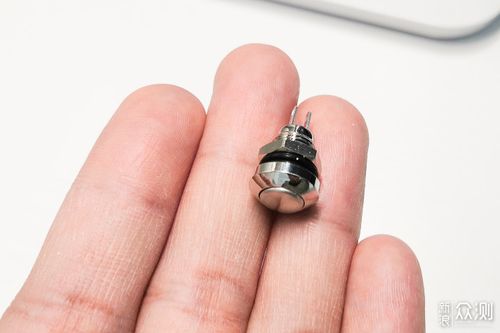

6. 启动按钮：轻触开关，用于手动触发继电器吸合，恢复供电。
7. 其他：二极管（1N4148）、电阻、电容、三极管（S8050）、PCB板或洞洞板、导线、外壳等。

三、电路设计简述

1. 电源部分：220V交流输入经保险丝后分为两路：一路供继电器触点，另一路经HLK-PM01降压至5V，为控制电路供电。
2. 电流检测：将N1的12V电源正极线穿过ACS712传感器，或采用串联采样电阻的方式（但需注意隔离）。ACS712输出送至LM393比较器。
3. 比较与延时：比较器将检测电压与设定阈值（由电位器调节）比较，当电流低于阈值时，比较器输出触发NE555，启动延时。若延时期间电流恢复，则复位定时器；若持续低电流，则定时器输出翻转，驱动三极管截止，继电器释放，切断220V输出。
4. 启动电路：继电器释放后，控制电路仍由HLK-PM01供电（因为HLK-PM01接在继电器之前）。按下启动按钮，强制给继电器线圈通电，触点闭合，N1得电工作。电流检测电路开始工作，若N1正常开机电流大于阈值，比较器输出保持继电器吸合；若N1未开机，电流很低，延时后再次断电。

四、调试与注意事项

1. 安全第一：本制作涉及220V交流电，务必在断电情况下焊接和调试，确保绝缘良好，建议将电路板装入绝缘外壳。
2. 阈值调整：通过调节比较器参考电压电位器，使S1在正常待机（约5W）时延时后断电，而播放视频时不断电。
3. 延时时间：根据N1开关机时的电流变化特性调整NE555的RC参数，避免误动作。
4. 继电器触点容量应留有余量，N1功率约12W，但考虑启动冲击，建议10A以上。
5. 若不想自建电路，也可购买现成的“电流检测自动断电模块”（如某宝上的“待机自断电模块”），直接串入220V线路即可，但需注意其检测方式是否为交流电流检测。

五、

通过上述电子元件和组件的组合，我们为N1盒子增加了一个自动断电开关，彻底解决了频繁拔插头的麻烦。该方案成本约30-50元，制作难度中等，适合有一定电子基础的爱好者尝试。制作时请务必注意用电安全，祝您成功！
